表面鍍鋅作為一種鋼鐵制品表面處理的最常用方式之一，自它誕生起就一直被廣泛的應(yīng)用于各行各業(yè)之中。在實(shí)際應(yīng)用中，鍍鋅的主要方式一般可分為熱浸鍍鋅（熱鍍鋅）、電鍍鋅（也被稱為冷鍍鋅）、機(jī)械鍍鋅以及近期被廣泛應(yīng)用的一種被認(rèn)為可以替代傳統(tǒng)鍍鋅方式的新防腐涂層——達(dá)克羅。

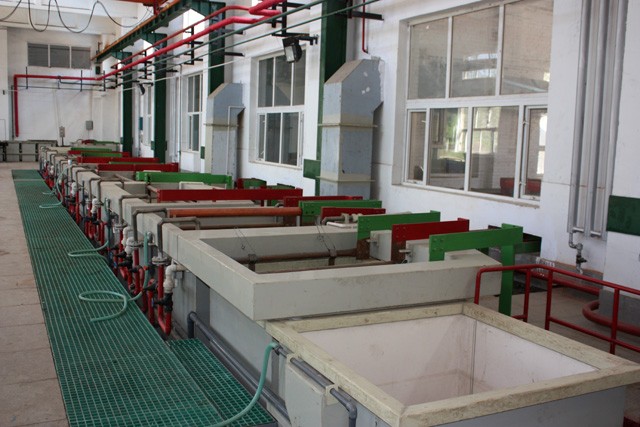

       電鍍鋅也就是冷鍍鋅，是將工件置于電解液中，以電流通過鍍液，使電鍍金屬析出并沉積在工件上形成鍍層。其鍍層較薄一般為4~12微米，遠(yuǎn)小于熱鍍鋅后產(chǎn)生的鍍層厚度。且由于其屬于電鍍工藝，容易產(chǎn)生氫脆現(xiàn)象。尤其是對(duì)高強(qiáng)度產(chǎn)品，因?yàn)椴牧蠌?qiáng)度越高，其氫脆敏感性就越大，也就越容易產(chǎn)生氫脆現(xiàn)象，從而大大影響產(chǎn)品質(zhì)量。因此電鍍鋅在實(shí)際應(yīng)用上所占的比重越來越小。
       熱浸鍍鋅是目前國(guó)內(nèi)應(yīng)用最多的一種鍍鋅方式，它能使工件獲得較厚的鍍鋅層，一般鋅層平均厚度可達(dá)到50微米以上，并具有鍍層均勻、附著力強(qiáng)、使用壽命長(zhǎng)等優(yōu)點(diǎn)。其傳統(tǒng)工藝流程主要是先去除工件表面油污，再將工件酸洗除銹，水洗后放入溶劑中清洗（溶劑有氯化銨、氯化鋅或是氯化銨和氯化鋅的混合液等），然后將工件放入鍍鋅槽中鍍鋅，最后甩干整修后完成。
       在熱鍍鋅過程中，由于一般國(guó)內(nèi)熱鍍鋅廠普遍采用濃硫酸、濃鹽酸等強(qiáng)腐蝕性溶液作為酸洗溶劑，使得工件在經(jīng)過熱鍍鋅后，工件也會(huì)發(fā)生氫脆現(xiàn)象，個(gè)別還會(huì)有工件表面被過度腐蝕，形成表面缺陷。另外由于加工工藝以及工件的幾何形狀，有時(shí)會(huì)產(chǎn)生鋅料黏結(jié)的現(xiàn)象。如螺栓熱鍍鋅時(shí)，螺栓的螺紋處常會(huì)產(chǎn)生鋅料黏結(jié)的情況，影響螺栓的正常使用。
       針對(duì)以上情況，也相應(yīng)的產(chǎn)生了一些新的工藝。如嘉興平湖某熱鍍鋅廠在酸洗這個(gè)環(huán)節(jié)上就采用了不同于傳統(tǒng)的溶液配方進(jìn)行工件的除銹，其所用溶液腐蝕性大大降低，但卻仍能達(dá)到除銹的目的。另外，在傳統(tǒng)熱鍍鋅工藝的基礎(chǔ)上，還發(fā)展出了吊鍍（掛鍍）等新工藝。采用吊鍍工藝能使工件的鍍層厚度達(dá)到100微米以上，并具有更強(qiáng)的附著力。
       機(jī)械鍍鋅是通過鍍層金屬的微粒來沖擊產(chǎn)品表面，并將涂層冷焊到產(chǎn)品的表面上。這種方法在根本上消除了氫脆的威脅。且環(huán)保污染小。源于歐美國(guó)家。但這種方法目前在國(guó)內(nèi)尚未形成大型化加工，應(yīng)用范圍小，普及率不高。其工藝尚未完全成熟，有待進(jìn)一步的發(fā)展。
       達(dá)克羅是DACROMET譯音和縮寫，是一種被寄予厚望的表面防腐層。它的出現(xiàn)對(duì)傳統(tǒng)鍍鋅技術(shù)形成了強(qiáng)烈的沖擊，被認(rèn)為是將替代傳統(tǒng)鍍鋅技術(shù)的防腐技術(shù)。它所形成的是鋅鉻涂層。是將鋅粉、鋁粉、鉻酐為基料制成的一種無機(jī)水溶性涂料直接浸涂在處理后的工件表面，經(jīng)烘干，燒結(jié)，最后形成一層無機(jī)膜層的表面處理技術(shù)�？梢员苊鈿浯喱F(xiàn)象的發(fā)生，其產(chǎn)生的鋅鉻涂層，其耐腐蝕性比普通鍍鋅高出5~7倍。而其關(guān)鍵性技術(shù)就是達(dá)克羅溶液的配方，這直接決定了最后成品的質(zhì)量。而正是由于這一點(diǎn)，達(dá)克羅的價(jià)格相對(duì)熱鍍鋅而言要貴上許多，這使得達(dá)克羅和熱鍍鋅在市場(chǎng)競(jìng)爭(zhēng)中在價(jià)格上處于劣勢(shì)。且在實(shí)際應(yīng)用中，達(dá)克羅產(chǎn)品的一大缺陷就是形成的鋅鉻涂層的厚度一般都很薄只有6~8微米，在運(yùn)輸、使用過程中極易受到破壞，而不能起到應(yīng)有的防腐功效。往往基于這點(diǎn)很多原本采用達(dá)克羅的廠商，改用保守穩(wěn)固的熱鍍鋅產(chǎn)品，這一點(diǎn)也阻礙了達(dá)克羅技術(shù)的進(jìn)一步推廣和應(yīng)用。
       就目前國(guó)內(nèi)市場(chǎng)而言，熱鍍鋅仍然處于主導(dǎo)地位，其技術(shù)發(fā)展成熟，并具有一定的價(jià)格優(yōu)勢(shì)，應(yīng)用最為廣泛。而達(dá)克羅技術(shù)也日益受到關(guān)注，有著較大的發(fā)展空間。相信今后國(guó)內(nèi)鍍鋅市場(chǎng)很長(zhǎng)一段時(shí)間內(nèi)都會(huì)以這兩種技術(shù)為主。






                                                      編輯：張玉峰
